优化解决方案
适用于任何型号的风机
核心优势：
2-4%发电量提升 • 在额定功率以上时降低关键部件的载荷
• 插拔式的集成方案，可以适用于所有风机机型
• 2-4%发电量提升
• 在额定功率以上时降低关键部件的载荷
• 插拔式的集成方案，可以适用于所有风机机型
优化解决方案
Windar Photonics的优化解决方案，通过优化风力发电机的偏航优化，能够帮助风电场业主将年发电量提升2-4%，并降低高风速段下的机组载荷。
该优化解决方案可安装并集成至任何型号的风机控制系统，并随附符合网络安全管理要求的Nexus OS软件平台。
Windar Photonics优化解决方案包含以下内容：
- WindEYE LiDAR激光测风仪
- WindTIMIZER集成解决方案
- Nexus OS软件平台
WindEYE
适用于所有风机型号的插拔式激光雷达集成方案
WindEYE LiDAR 如何优化风机性能

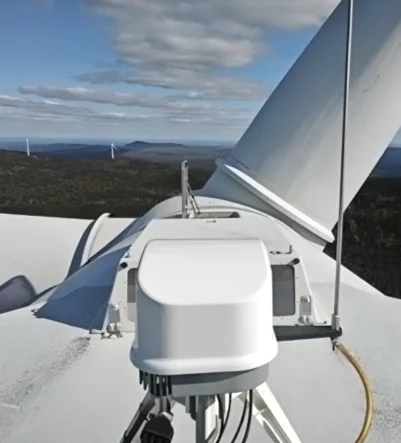

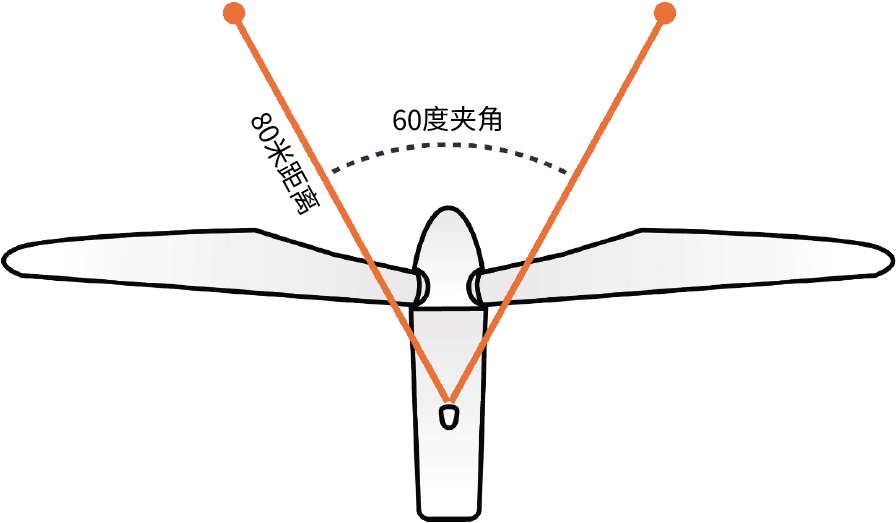

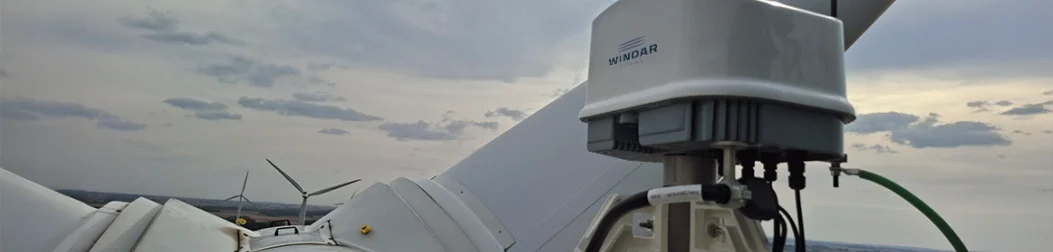

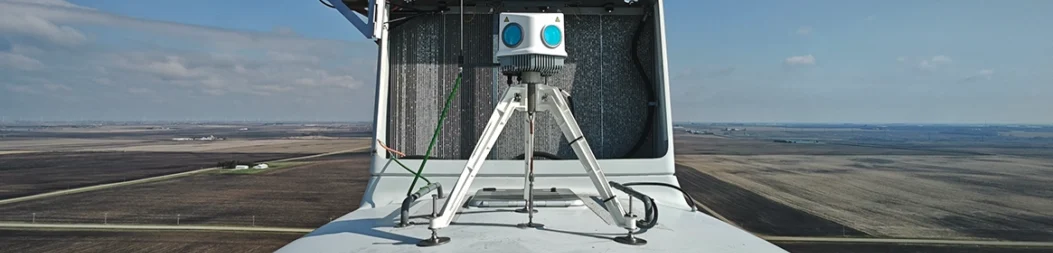

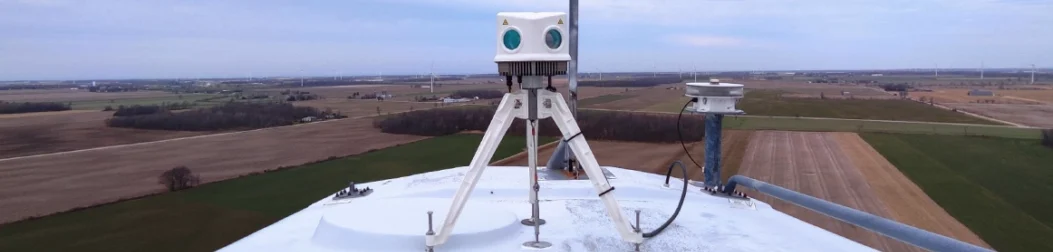

WindEYE机载式激光测风仪可精确测量风机前方80米处的风向与风速，提供精准的前向风场数据。
该系统与风机主控系统无缝集成，使风机能够在来风抵达叶轮前即可获取精确的风况信息。
通过为主控系统提供高精度风测数据，WindEYE激光测风仪与 WindTIMIZER 集成方案协同工作，可实现精准的偏航校准。这不仅可使风机年发电量提升2–4%，还能有效降低高风速条件下关键部件所受的载荷。

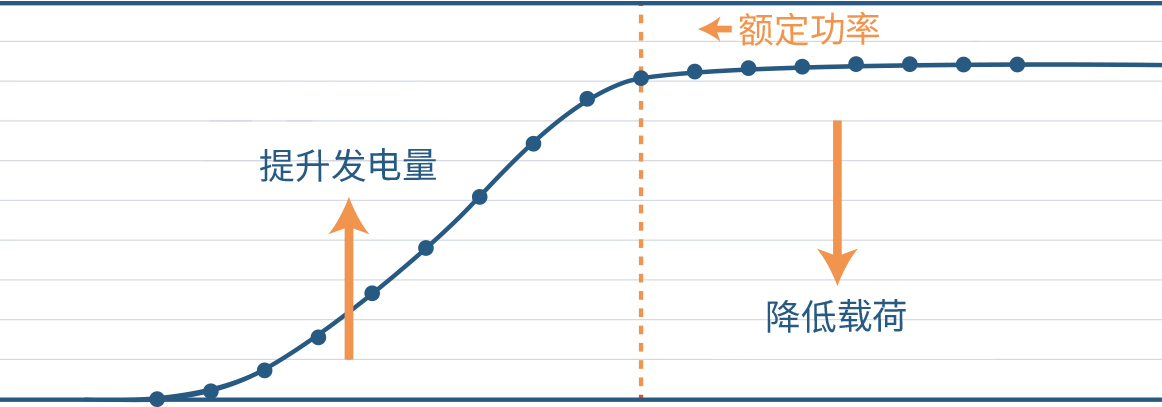

通过优化偏航策略提升发电量并降低载荷
在额定风速以下，优化风机的偏航误差可使风场业主实现更高发电量。
当风机在额定功率以上运行时，Windar Photonics的优化解决方案会引入可控的偏航误差。这一策略有助于实现在不降低风机发电功率的前提下，减少因高风速引发的关键载荷的增加。
年发电量提升= >2.5%
年发电量提升= >2.5%
WindEYE激光测风仪技术参数
持续波激光源
激光源
裸眼安全等级4M
激光测风仪系统
裸眼安全等级1M
2 m/s – 75 m/s
1 Hz (2Hz 可选)
-40°C to +55 °C
RS485, 以太网口
测量头：
425mm x 300mm x 250mm
三脚架：
620mm ø 1000mm
包装尺寸：
800mm x 400mm x 620mm
测量头：16kg
三脚架：8kg
整体包装重量：26kg
长度：10米，直径：16.5mm
IP67
IP67
110 VAC / 230 VAC
12个月
WindTIMIZER
适用于所有风机型号的插拔式激光雷达集成方案
控制集成
要激活WindEYE机舱式激光雷达传感器的动态偏航优化功能，需将激光雷达与风机控制系统进行集成。WindTIMIZER是Windar Photonics推出的插拔式改造方案，该解决方案可实现激光雷达传感器与风机控制系统及传统测风系统的无缝对接。

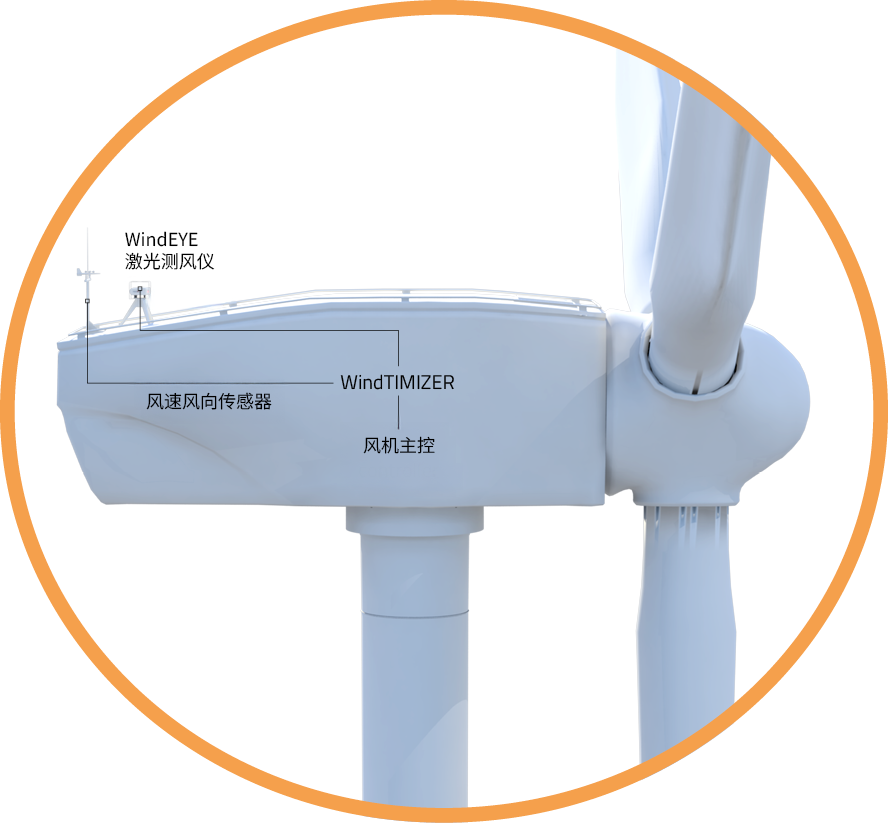

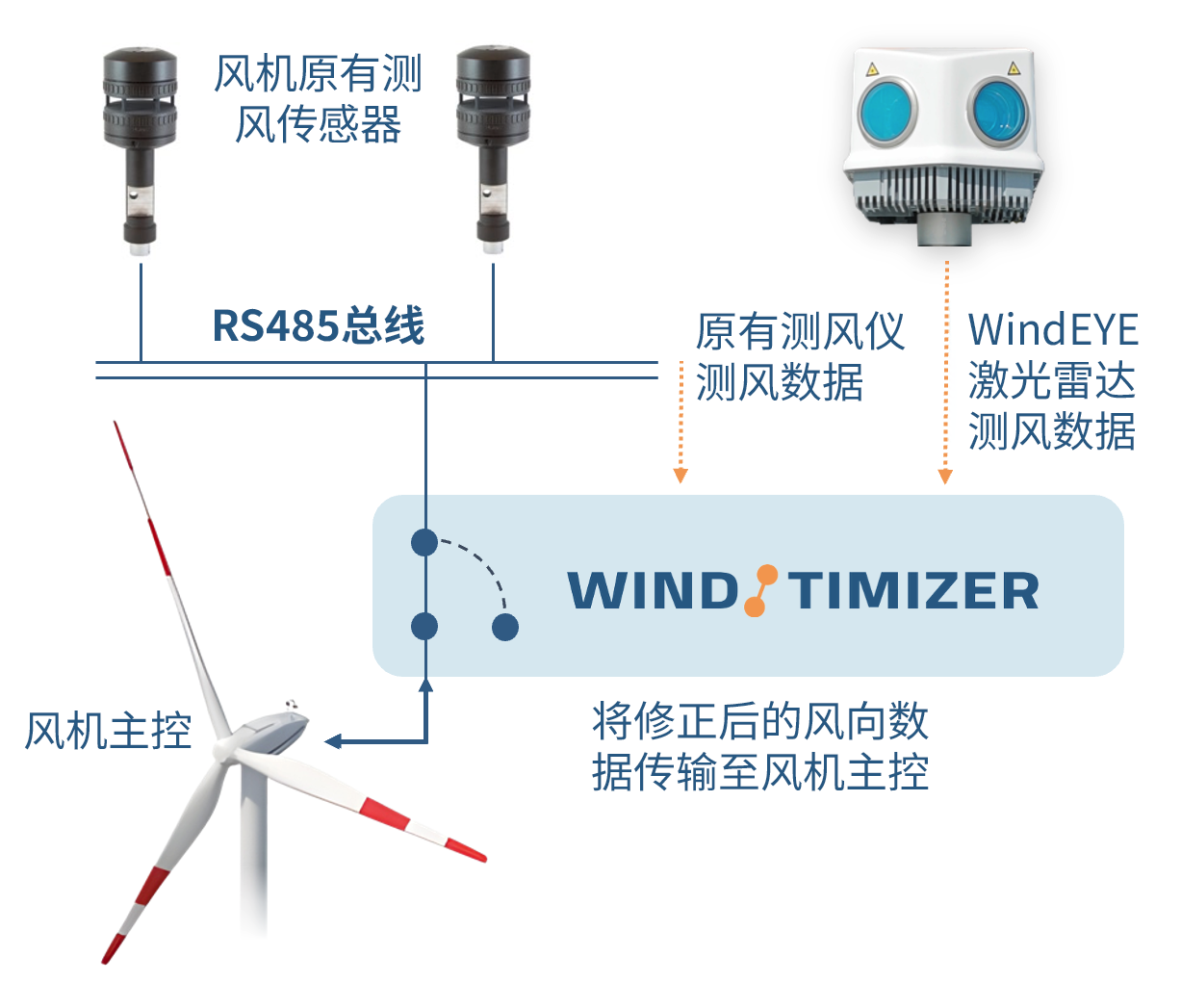

WindTIMIZER的功能是如何实现的
WindTIMIZER同时接收来自传统测风仪与WindEYE激光测风仪的信号。该设备将WindEYE信号转换为与传统测风仪相同的通信协议，并转发至风机主控制器。这样一来，无需对控制系统进行任何修改，即可实现WindEYE的集成应用。
NEXUS OS
激光雷达辅助优化与监测操作系统
NEXUS OS是Windar Photonics激光雷达辅助解决方案的专用操作系统，在风力发电资产监测领域实现突破性进展，助力风电场运营商与资产所有者制定基于数据洞察的运维决策。
该平台与Windar Photonics激光雷达传感器协同工作时，可帮助运营商实现以下功能：
- 通过激光雷达传感器监测整个风电机群，将数据集中采集至统一网络安全区域
- 运用WindTIMIZER集成技术优化全场风机的偏航校准
- 按需生成风机偏航校准与性能的自动化报告
- 通过本地化部署且不依赖无线路由或远程数据传输，确保资产管理的网络安全

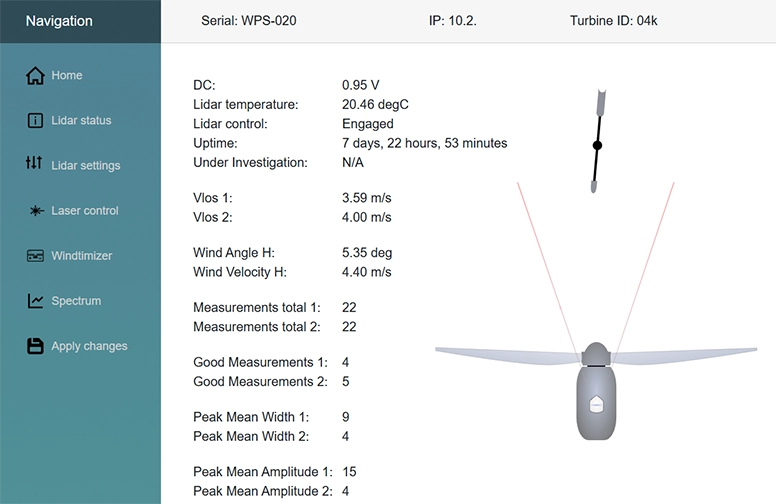

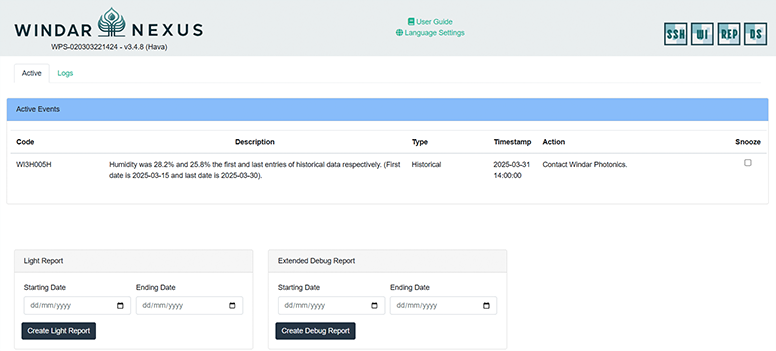

直观易用的图形用户界面
所有风机专属数据均呈现于直观的图形界面中，令用户可轻松导航NEXUS OS各功能模块，快速获取具体的资产详细信息。
NEXUS OS图形界面的主要组件包括：
• 控制中心——集中展示所有已部署的设备
• 事件查看区——提供详细事件记录与标识日志
• Li-App应用——面向单个激光雷达设备的实时监测程序
符合网络安全要求的本地化部署
NEXUS OS系统采用完全的本地化部署模式，与外部网络物理隔离。这种部署方案让运营商能够完全掌控服务器与数据流量，同时无需依赖无线路由或现场服务人员，最终实现全自动的网络安全监测与数据处理。
